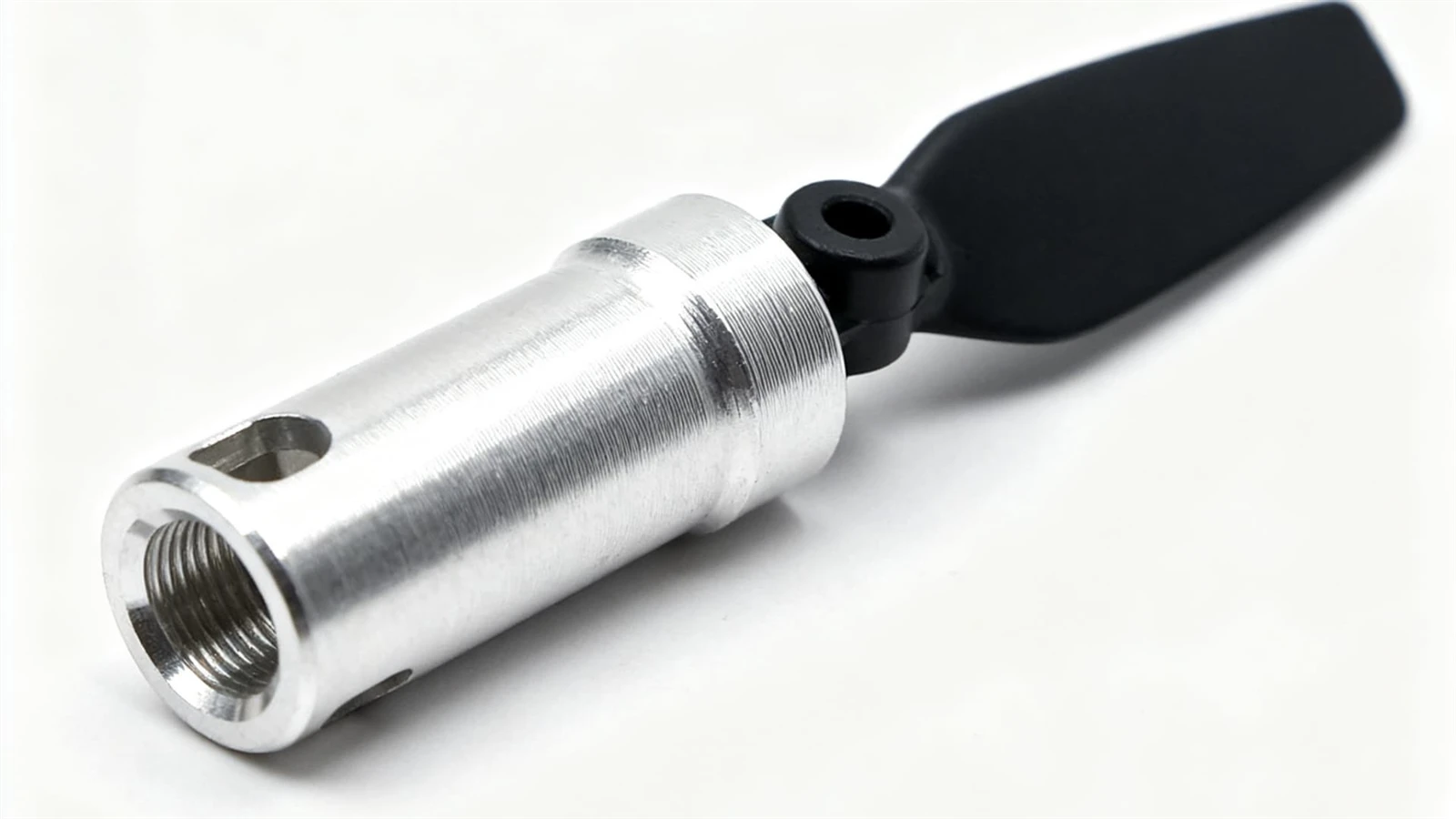

Piese mici CNC aluminiu Umx Prop Adaptor

În domeniul specializat al aviației radio-controlate (RC), în special în categoria ultra-micro (UMX), masa și integritatea fiecărei componente sunt esențiale pentru performanță. Printre aceste componente, adaptorul pentru elice joacă un rol disproporționat de vital. Această mică parte este interfața crucială dintre motorul electric de-înaltă viteză și elice, responsabilă pentru transmisia adevărată a forței de rotație. Evoluția de la adaptoarele din plastic turnat la adaptoarele din aluminiu prelucrate reprezintă un salt semnificativ în inginerie pentru entuziaști și profesioniști care solicită fiabilitate și performanță de vârf. Acest articol oferă o examinare tehnică detaliată aAdaptor pentru elice UMX parte mică CNC din aluminiu, care acoperă rațiunea de proiectare, procesele de fabricație, parametrii cheie de calitate și beneficiile specifice-aplicației.

Rolul critic și imperativele de proiectare

Un adaptor pentru elice UMX este un exemplu prin excelență al unei piese mici cu o responsabilitate masivă. Funcțiile sale principale sunt de a se împerechea în siguranță cu arborele motorului, utilizând de obicei un șurub de fixare sau un mecanism de colț și de a oferi o suprafață de montare perfect concentrică și îndreptată pentru elice. Orice imperfecțiune a acestei componente-fie că este vorba despre dezechilibru, concentricitate slabă sau forță de strângere insuficientă-se traduce direct în vibrații, pierderi de putere, eficiență redusă și defecțiuni potențiale la viteze mari de rotație, care depășesc adesea 20.000 RPM.

Designul unui adaptor de-înaltă calitate abordează câteva imperative cheie:

• Momentul de inerție al masei minime: Adaptorul trebuie să fie cât mai ușor posibil pentru a minimiza inerția sa de rotație. Greutatea excesivă în acest moment solicită motorul, crește consumul de energie și reduce răspunsul la accelerație. Prelucrarea CNC din aliaje de aluminiu-de calitate superioară (cum ar fi 6061-T6 sau 7075{-T6) realizează un raport optim rezistență-greutate, imposibil de atins cu materialele plastice sau metalele mai grele.
• Concentricitate absolută: Alezajul interior pentru arborele motorului și suprafața exterioară a elicei trebuie prelucrate într-o singură configurație pe un strung CNC. Acest lucru asigură că axele lor sunt co-liniare în limitele toleranțelor extrem de strânse, de obicei la 0,0005 inchi (0,0127 mm) de la deplasarea totală a indicatorului (TIR). Acest lucru este esențial pentru o funcționare lină, fără vibrații-.
• Fixare sigură: metoda de atașare la arborele motorului este critică. Șuruburile de fixare, care folosesc adesea un material întărit, cum ar fi oțelul inoxidabil, trebuie să fie filetate cu precizie și să prezinte un vârf sau plat care se așează perfect pe punctul plat al arborelui motor. Design-urile în stil-codă oferă o aderență superioară și capacități de auto-centrare, în special pe arbori fără plată.

Fabricare de precizie: Procesul de prelucrare CNC

Fabricarea unei fiabileAdaptor pentru elice UMX parte mică CNC din aluminiueste o dovadă a ingineriei de precizie. Începe cu materii prime certificate-aliaj de aluminiu cu bară rotundă. Procesul implică de obicei strunguri CNC în stil elvețian-sau centre de prelucrare cu mai multe axe{-, care sunt ideale pentru producerea de piese mici, complexe și precise în volume mari.

• Pregătirea și fixarea materialului: stocul de bare este încărcat în mașină. Fixarea corectă este primul pas pentru asigurarea preciziei, deoarece orice nealiniere aici se va propaga pe parcursul întregului proces de prelucrare.
• Operații de prelucrare în mai multe-etape: programul CNC execută o secvență de operații:(

  Fațare: Crearea unei suprafețe de referință perfect plane.

  Găurire și găurire: Formarea precisă a găurii centrale pentru arborele motorului la un diametru specific, de exemplu, 1,5 mm sau 2,0 mm, cu o toleranță de +/- 0.01mm.

  Întoarcere: modelarea profilului extern, inclusiv scaunul elicei și orice caracteristici decorative sau de{0}}reducere a greutății.

  Filetare: Tăierea filetelor pentru piulița elicei sau orificiul șurubului de fixare. Firele trebuie să fie curate și fără bavuri-pentru a preveni griparea sau îndepărtarea.)

• Operații secundare: După operațiunile primare de strunjire, piesele pot suferi procese secundare, cum ar fi frezarea unui hexagonal pentru o cheie sau debavurarea pentru a îndepărta orice muchii ascuțite.

• Controlul calității și tratarea suprafeței: Fiecare lot de piese este supus unei inspecții riguroase. Aceasta include măsurarea dimensiunilor critice cu comparatoare optice sau mașini de măsurare în coordonate (CMM) și verificarea concentricității cu un indicator cadran. În cele din urmă, piesele sunt adesea anodizate-o anodizare de tip II pentru rezistență la coroziune și culoare (de exemplu, negru, roșu, albastru) sau o anodizare de tip III (acoperire tare) pentru o duritate sporită a suprafeței și rezistență la uzură.

Specificații tehnice cheie și asigurarea calității

Pentru achizițiile profesionale, înțelegerea datelor tehnice este esențială. Un adaptor-de înaltă calitate va avea specificații clar definite:

1. Material: aluminiu 6061-T6 (rezistență bună, prelucrabilitate) sau aluminiu 7075-T6 (rezistență mai mare, comparabilă cu multe oțeluri).
2. Diametrul orificiului arborelui: trebuie specificat cu precizie, de exemplu, 1,5 mm, 2,0 mm, 2,3 mm, 3,17 mm (1/8 inch).

3. Dimensiunea filetului: firele metrice sunt comune, de exemplu, M2, M2.5. Pasul filetului trebuie să fie corect.

4. Runout (TIR): Runout maxim admisibil ar trebui să fie specificat în mod explicit, de exemplu, < 0,0005" TIR.

5. Finisarea suprafeței: specificat în microinchi sau micrometri și trebuie indicat tipul de anodizare.

6. Conformitate: producția trebuie să respecte standardele de management al calității, cum ar fi ISO 9001:2015.

Asigurarea calității nu este-negociabilă. Controlul statistic al procesului (SPC) ar trebui utilizat în timpul producției pentru a monitoriza coerența. Un producător de renume va furniza, la cerere, certificarea conformității pentru dimensiunile critice și clasele de materiale. Integritatea aAdaptor pentru elice UMX parte mică CNC din aluminiueste verificată prin aceste controale riguroase.

Concluzie: Propunerea de valoare pentru aplicații profesionale

Pentru utilizatorul profesionist-fie în operațiuni comerciale cu drone, curse FPV sau prototipuri avansate RC-alegerea unui adaptor pentru elice nu este trivială. Investiția în aPiese mici din aluminiu prelucrate CNCoferă profituri tangibile în performanța și fiabilitatea sistemului. Elimină o sursă primară de vibrații, protejează rulmenții scumpi ai motorului, asigură transferul maxim de putere către elice și oferă un nivel de durabilitate care previne defecțiunile-în timpul zborului. Înțelegând standardele de inginerie, producție și calitate din spatele acestei părți critice, specialiștii în achiziții pot lua decizii informate care sporesc performanța și siguranța micro-platformelor lor de zbor.
